ریل و واگن خطی HIWIN سری QH

شرکت HIWIN تایوانی می باشد و تولید کننده اتوماسیون صنعتی است.

محصولات بسیار متنوعی مانند :سرو موتور ، استپ موتور، جک های  خطی، موتورهای خطی و ... دارد.

از معروفترین محصولات آن می توان به  ریل و واگن و بال اسکرو نام برد.. این محصولات در سری های مختلف تولید می  گردد:

•   لینیر گاید هایوین HG (شیار چرخدنده) کاربرد  برای ماشین آلات CNC
•  لینیر گاید هایوین EG (قوس چرخدنده 4 ردیفه) کاربرد برای سیستم  های اتوماسیون
•  لینیر گاید هایوین WE (حرکت شعاعی یکسان) کاربرد برای ماشین آلات تک محوره
•  لینیر گاید هایوین RG (دارای غلطک مخصوص) برای کاربردهای  سنگین
•  لینیر گاید هایوین QH, QE (دارای تکنولوژی SynchMotion) برای کاربرد سرعت  بالا
•  لینیر گاید هایوین مینیاتوری MGW/MGN (نگهدارنده مینیاتوری-ضد زنگ) برای کاربرد پزشکی

لینیر گاید هایوین سری QH

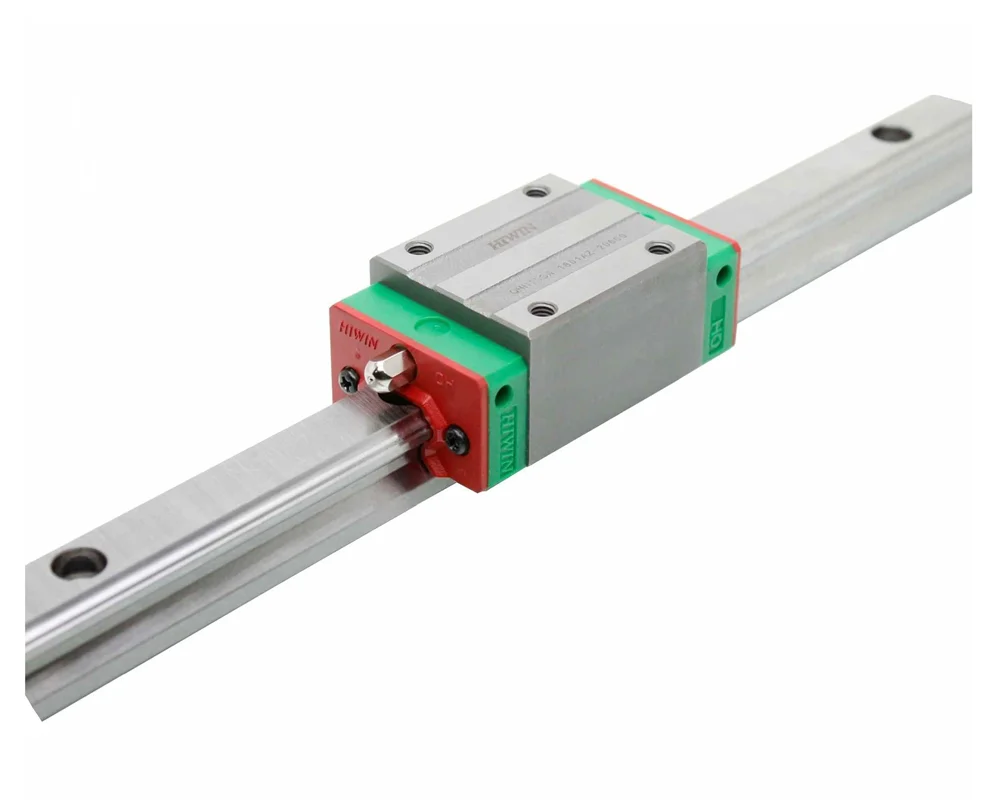

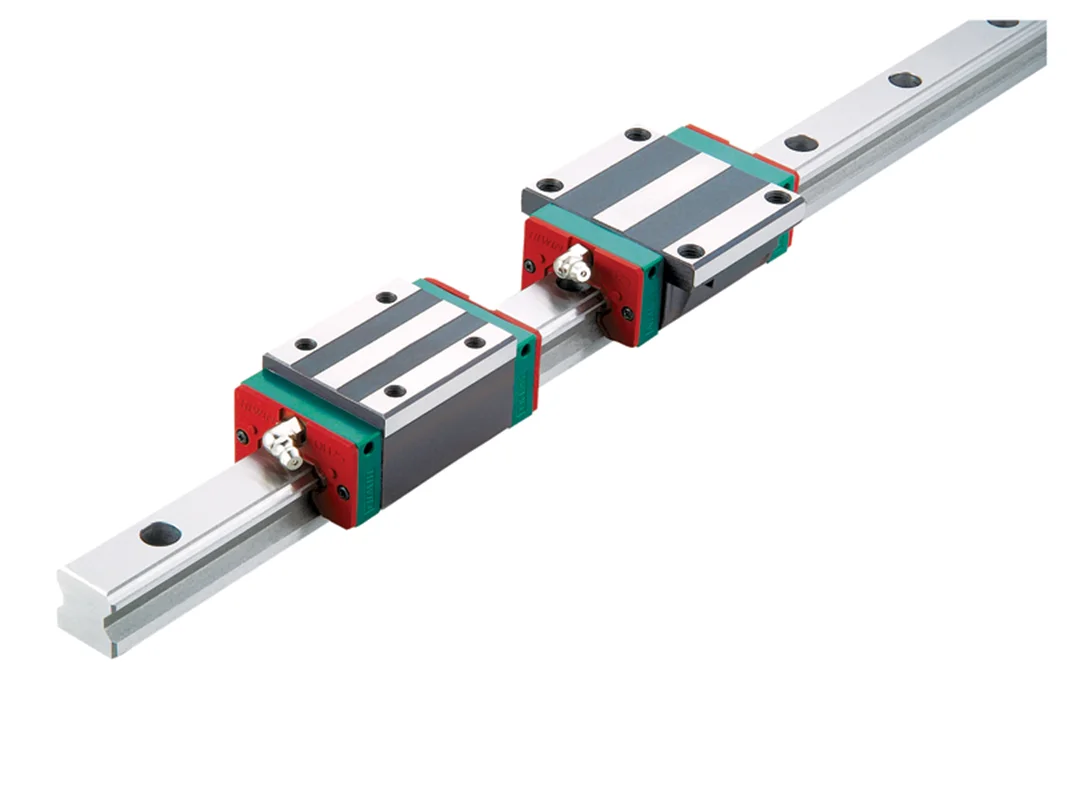

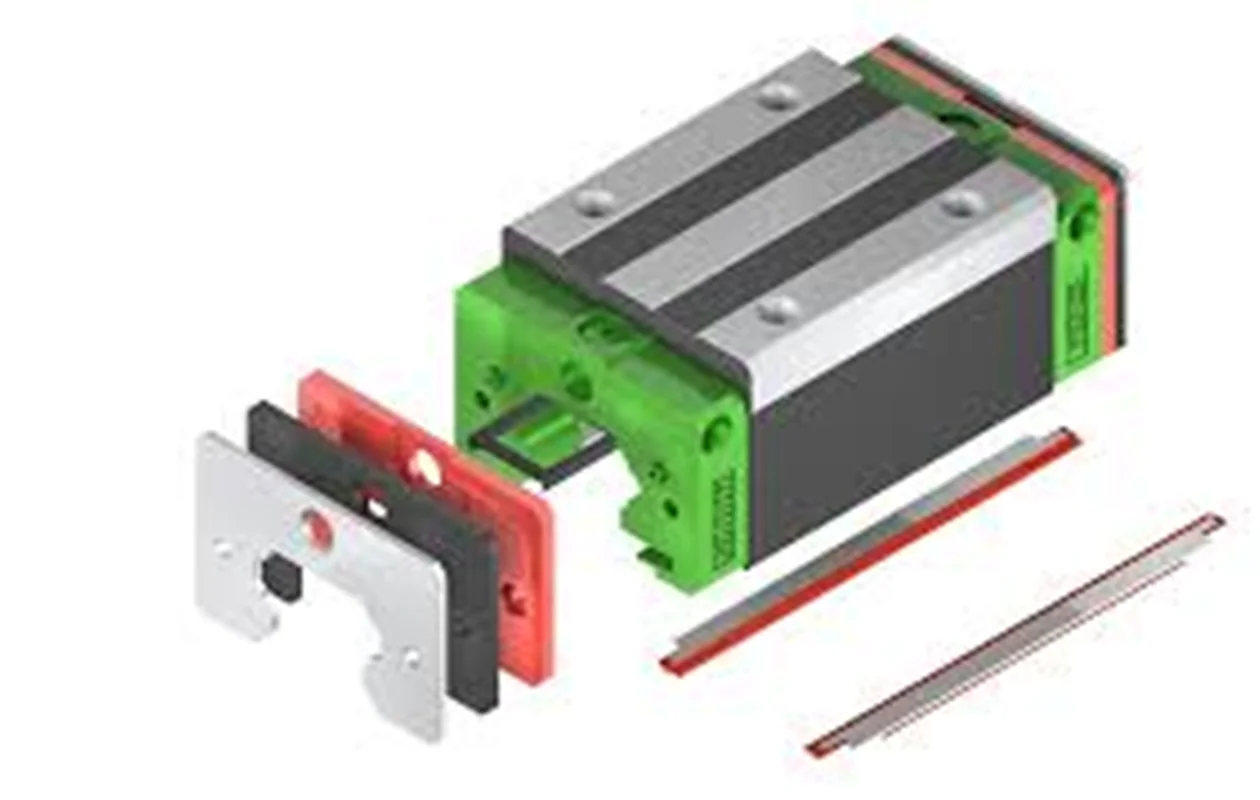

 ریل و واگن های Hiwin سری QH راهنمای خطی نوع بار  سنگین، با فناوری SynchMotion M براساس یک تماس قوس چهار ردیفه ایی می باشد   که حرکت روان تر و عملکرد طولانی تری دارد. این مدل ها برای کابردهای  صنعتی گسترده تر استفاده می شوند. در صنعت هایتک که به سرعت بالا، سر و  صدای کم و کاهش گرد و غبار نیاز است، سری HIWIN-QH با سری HIWIN-HG قابل  تعویض است.

راهنمای شناسایی کد واگن های هایوین

HG W 25 C A E ZA P + ZZ/E2

•  HG این کد نشان دهنده کد سری واگن است که می توان به HG، EG، WE، RG، MGN یا سایر سری های هایوین باشد.
•  W نشان دهنده مدل واگن است. در صورتی که این کد W  باشد نشان دهنده مدل لبه دار یا بال دار و در صورتی که این کد H باشد نشان  دهنده بدون بال یا مربعی بودن واگن است.
•  عدد ۲۵ که نشان دهنده سایز واگن است که در این سری می تواند سایزهای ۱۵، ۲۰، ۲۵، ۳۰ و… تا ۶۵ را داشته باشد.
•  حرف بعدی نشان دهنده نوع بار قابل تحمل در واگن  است.که دارای دو نوع C و H بوده که واگن های H به دلیل بلندتر بودن قدرت  تحمل بار بیشتری را دارند.
•  حرف A نوع پیچ خوری واگن را مشخص می کند. که A  پیچ خوری از بالا، B پیچ خوری از پایین و C که نشان دهنده پیچ خوری از بالا  و پایین می باشد.
•  حرف E که در صورت وجود نشان دهنده واگن های ویژه است.
•  حروف ZA که نشان دهنده پیش بارگذاری واگن می باشد. که می تواند حروف ZO یا ZA باشد. که مقدار پیش بارگذاری ZA از ZO بیشتر است.
•  حرف P  نشان دهنده دقت واگن است. که  می تواند برحسب دقت C، H یا P باشد، که بالاترین دقت متعلق به P سپس H و  سپس C می باشد.
• کد ZZ یعنی این واگن دارای محافظ گرد و غبار است.
• وجود کد E2 یعنی این واگن دارای سیستم روغن سر خود می باشد.

راهنمای کد ریل های هایوین

کد زیر را در نظر بگیرید:

HG R 25 1200 E P + R

• HG نشان دهنده سری ریل، حرف R نشان دهنده قابل تعویض بودن ریل و عدد ۲۵ نشان دهنده سایز ریل می باشد.
•  عدد ۱۲۰۰ نشان دهنده طول شاخه ریل است.
•  حرف E در صورت وجود نشان دهنده ریل های ویژه می باشد.
•  حرف P نشان دهنده دقت ریل می باشد که می تواند حروف C یا H یا P باشد.
•  در نهایت حرف RC نشان دهنده ریل های تقویت شده است.
