بلبرینگ تماس زاویه ای در سایت تن زره به تحلیل آن می پردازیم

در ابتدا باید بدانید بلبرینگ تماس زاویه ای چیست و چه کارایی دارد که در همین بخش توضیحاتی در این مورد به شما خواهیم داد.

بلبرینگ تماس زاویه ای در واقع نیروهای محوری را در یک جهت تحمل کرده و این بلبرینگ ها توان تحمل بارهای ترکیبی را دارند.

این بلبرینگ ها یکی از پرکاربردترین انواع بلبرینگ هستند که ساختارشان به گونه ای است که انتقال نیرو در آنها تحت یک زاویه خاص انجام می گیرد.

یعنی فقط در یک جهت نیرو تحمل می کند.سطوح غلتش در رینگ داخلی و خارجی این نوع بلبرینگ ها نسبت به یکدیگر در جهت محور اصلی جابه جا می شوند.


بلبرینگ های تماس زاویه ای چند دسته هستند؟

بلبرینگ های تماس زاویه ای به سه دسته تقسیم می شوند:

  1. بلبرینگ های تماس زاویه ای یک ردیفه
  2. بلبرینگ های تماس زاویه ای دو ردیفه
  3. بلبرینگ های تماس زاویه ای با چهارنقطه تماس

بهتر است بدانید:بلبرینگ صنعتی

بلبرینگ های تماس زاویه ای یک ردیفه :

بلبرینگ های تماس زاویه ای یک ردیفه زاویه تماس 40 درجه دارند که از یکدیگر جدا نشده و برحسب نیاز در بالاترین سرعت کار می کنند.

نوع عادی آن بطور تک به کار می رود یعنی در مواقعی که نیروی محوری فقط از یک جهت وارد شود و نوع مشترک در مواقع استفاده دو یا چند زوج بلبرینگ به کار می رود.

این نوع بلبرینگ ها یک ردیف ساچمه دارند که نسبت به یکدیگر جا زده می شوند و ارای لقی مثبت و منفی و یا توزیع بار یکسان هستند.

این نوع بلبرینگ های واشر فاصله پرکن نیاز ندارد.این روش زمانی کاربرد دارد که تحمل بار بلبرینگ یک ردیفه کافی نباشد یا نیرو از دو جهت وارد شود.

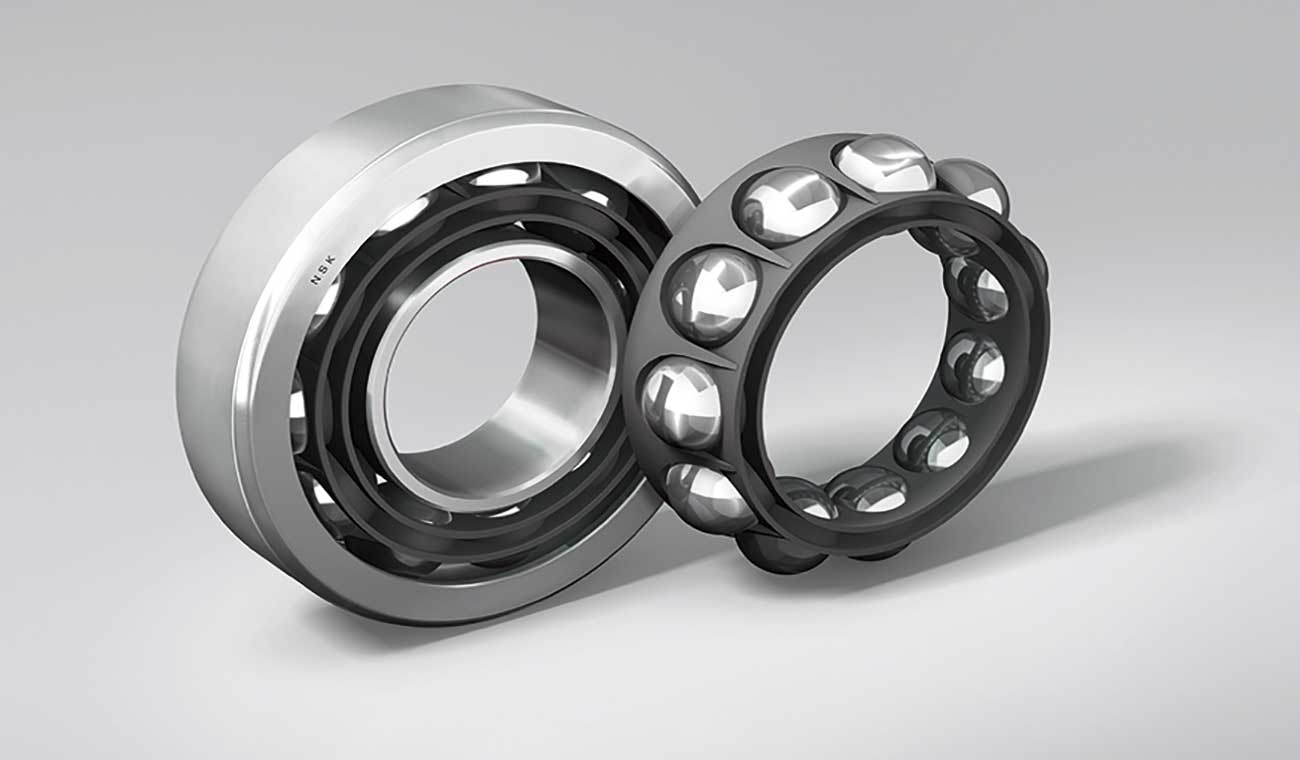

بلبرینگ تماس زاویه ای

بلبرینگ های تماس زاویه ای دو ردیفه :

بلرینگ های تماس زاویه ای دو مدل ساچمه خور و بدون ساچمه دارند.اما در مدل ساچمه خور فقط یک ردیف دارای ساچمه است.بلبرینگ های دارای شیار ساچمه خور جوری باید جا زده شوند که بار به سمت بدون شیار وارد شود.

بلبرینگ های تماس زاویه ای با چهار نقطه تماس :

این نوع بلبرینگ ها به گونه ای هستند که تحمل بار از دو طرف را دارند.فضای مورد نیاز برای نصبشان کمتر از فضای نصب بلبرینگ دو ردیفه می باشد.

زاویه 35 درجه دارند و حلقه داخلیشان دو تکه است.که در واقع تعداد ساچمه ها بیشتر می شود و تحمل بار بالاتر می رود.

برای جلوگیری از چرخش حلقه بیرونی اندازه های بزرگ دارای دو جای خار هستند.

بهتر است بدانید:کاربرد بلبرینگ

ویژگی بلبرینگ های تماس زاویه ای :

به خاطر وجود ساچمه های زیاد تحمل بار بیشتری دارند

  1. شتاب سریع و کاهش سرعت خوب
  2. نصب آنها آسان است
  3. در تولیدشان دقت بالایی به کار برده شده
  4. قابلیت خوبی در اتصال روی شافت ها دارند
  5. زاویه تماس 40 درجه دارند و جدا نمی شوند


مقایسه بلبرینگ های تماس زاویه ای با دیگر بلبرینگ ها:

این بلبرینگ ها نیروی تحت زاویه تماس را به صورت مشخص بین رینگ ها انتقال داده و در نتیجه قدرت تحمل بارنسبت به بلبرینگ های شیار عمیق بیشتر می شود.

به لحاظ ظاهری هم تفاوت هایی دارند که در کارایی آنها تاثیر دارد.

این تفاوت ها بیشتر بین بلبرینگ های تماس زاویه ای و کف گرد وجود دارد.

قیمت بلبرینگ تماس زاویه ای در بازار:

قیمت آن ها بر اساس برند و ساز متفاوت است و گاها بالاتر از قیمت بلبرینگ های شیار عمیق است.

انواع برندهای بلبرینگ های تماس زاویه ای:

  1. SKF
  2. TIMKEN
  3. FAG
  4. NACHI
  5. KOYO
  6. NTN

بیشتر بدانید:بلبرینگ بک استاپ

ساختار کلی بلبرینگ های تماس زاویه ای تک ردیفه :

  • قفسه ها
  • ساچمه ها
  • رینگ داخلی
  • قطر داخلی
  • قطر خارجی
  • شیار خارجی
  • کنس داخلی

ترتیب قرار دادن بلبرینگ های تماس زاویه ای یک ردیفه به صورت دوتایی چگونه است؟

باید به صورت دوتایی جفت شوند که بعد از نصب به لقی و بار اولیه دلخواه شما برسند.

ترتیب اول چیدمان پشت هم است به این ترتیب که :

خطوط نیرو موازی هستند و بارهای شعاعی و محوری مساوی تقسیم می شوند.ظرفیت حمل در آنها کم است.

ترتیب دوم چیدمان پشت به پشت:

در این نوع چیدمان خطوط نیرو واگرا می شوندفبار محوری به دو جهت وارد می شود.

سفتی بالاتری دارد.

ترتیب سوم جلو به جلو است:

خطوط نیرو به سمت بلبرینگ همگرا می شوند،بار محوری از دو جهت است و چیدمان قدرت بالایی دارد.
